TANGENCIAS, ENLACES Y CURVAS TÉCNICAS.
TRABAJO DE AMPLIACIÓN

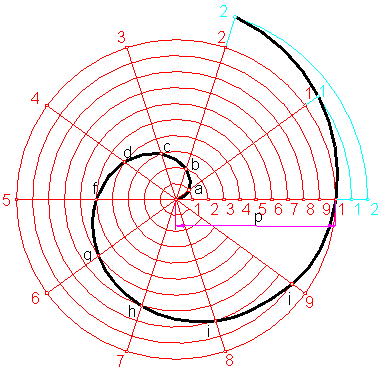

ESPIRAL DE ARQUÍMEDES.
En este trabajo realizamos una espiral conocida como la espiral de Arquímedes:
-
Con centro en O y radio OP, se traza la circunferencia de la figura, la cual se divide en un número de partes iguales.
-
Se divide el radio en el mismo número de partes iguales; los puntos de la espiral se obtienen al cortarse las circunferencias concéntricas con los radios que pasan por los mismos puntos de división.
ENLACE MEDIANTE ARCOS DE CIRCUNFERENCIA DE LÍNEA POLIGONAL.
En este trabajo realizamos un enlace de arcos de circunferencia sobre una serie de segmentos consecutivos.
-
Primero hallamos la mediatriz del primer segmento AB y sobre ella colocamos el primer centro 1 y trazamos el arco que une A con B.
-
Luego hallamos la mediatriz del segundo segmento BC. Para hallar el centro de la segunda curva trazamos una línea que una el punto A con el centro anterior 1 y la prolongamos hasta cortar a la mediatriz.
-
El punto de corte es el nuevo centro 2. Desde 2 trazamos la curva que une B con C y repetimos la operación con los siguientes segmentos.
